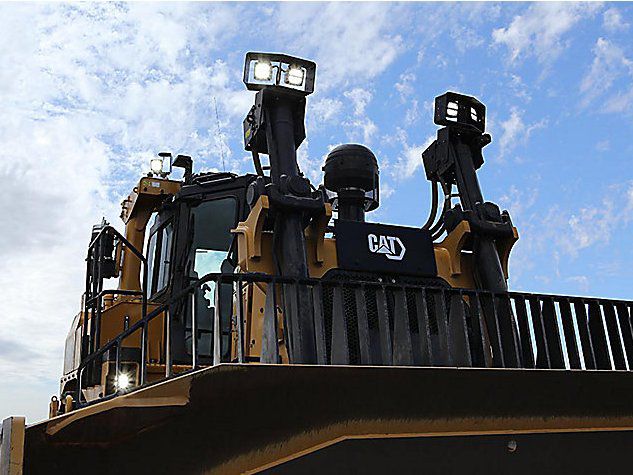

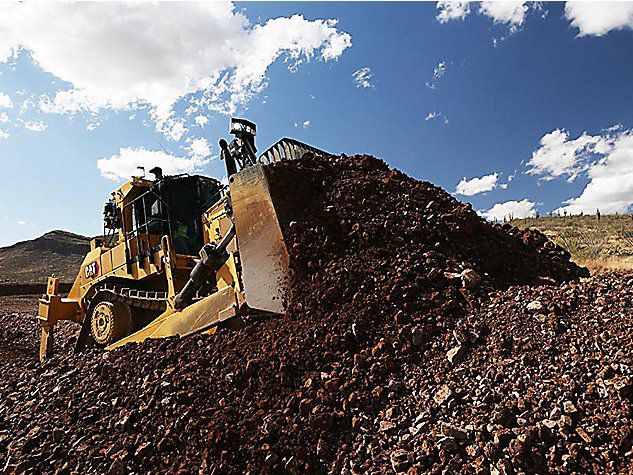

D9 Dozer

Nearly half of the large dozers Caterpillar sells are D9 dozers—and for good reason. They’re the smart choice for dozens of applications and environments thanks to unmatched reliability, long life and a wide range of application-specific blades.
Like all Cat® dozers, the productive and efficient D9 is a fully integrated Cat machine—100% designed by Caterpillar and built with all Cat components that work together to deliver top performance and high availability. With the D9, you’ll move more dirt at the lowest possible cost.

Ask for information
D9 Specifications
D9 Key Features
D9 Product Brochure

Modelo do Motor Cat® C18
Potência do Motor – Líquida SAE J1349/ISO 9249 337 kW
Diâmetro Interno 145 mm
Curso 183 mm
Deslocamento 18.1 l
Potência do Motor – Bruta SAE J1995 363 kW
Potência do Motor – ISO 14396 357 kW
Emissões Equivalente ao Tier 2 ou Tier 3 do EPA dos EUA
Observação (1) Todas as potências nominais do motor se aplicam a 1.750 rpm.
Observação (2) Nenhuma redução de potência exigida até 4.267 m (14.000 pés) de altitude.

Modelo do Motor Cat® C18
Deslocamento 18.1 l
Diâmetro Interno 145 mm
Curso 183 mm
Potência do Motor – Bruta SAE J1995 356 kW
Potência do Motor – ISO 14396 349 kW
Potência do Motor – Líquida SAE J1349/ISO 9249 328 kW
Emissões Tier 4 do EPA dos EUA/Estágio V da UE
Observação (1) Todas as potências nominais do motor se aplicam a 1.750 rpm.
Observação (2) Não é necessária nenhuma queda de potência até 2.499 m (8.200 pés).

Peso Operacional 49988 kg
Peso de Transporte 38271 kg
Observação (1) O Peso Operacional do D9 inclui controles hidráulicos, cilindro de inclinação da lâmina, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, Lâmina SU, Ríper de Porta-pontas Simples, sapatas de ES de 610 mm (24 pol) e operador.
Observação (2) O Peso de Operação do D9 inclui chassi básico da máquina com cabine, eixo de articulação, armações dos roletes, esteira e ROPS.

Tipo de Direção Diferencial
Tipo de Freio Disco em Banho de Óleo Acionado por Mola
Diâmetro do Freio 393.7 mm
Contagem do Freio 8

Tanque de Combustível (Enchimento contra Respingos) 963 l
Tanque de DEF (somente Tier 4) 36 l
Tanque de Combustível (Enchimento Rápido) 939 l
Sistema de Arrefecimento 81.3 l
Cárter do Motor* 36 l
Trem de Força 150 l
Comandos Finais (cada) 15 l
Chassis do Rolete (cada) 45 l
Óleo do Eixo de Articulação 30 l
Tanque do Sistema Hidráulico 89 l
Observação *Com filtros de óleo.
Observação 2 Misturas de biodiesel até o nível B20 (20% de mistura por volume) são aceitáveis quando ocorrem com 15 ppm (mg/kg) de enxofre ou menos ULSD. O B20 deve atender à especificação ASTM (American Society for Testing and Materials, Associação Americana de Ensaios e Materiais) D7467 (o estoque da mistura de biodiesel deve atender às especificações de biodiesel Cat, ASTM D6751 ou EN 14214). O óleo Cat DEO-ULSTM ou óleos que atendam às especificações Cat ECF-3, API CJ-4 e ACEA E9 são necessários. Consulte o OMM (Operation and Maintenance Manual, Manual de Operação e Manutenção) para obter recomendações de combustível ainda mais específicas para a máquina.
Observação 3 Todos os motores diesel fora-de-estrada Final do Tier 4 precisam usar combustíveis diesel com teor de enxofre ultrabaixo (ULSD, Ultra Low Sulfur Diesel), contendo 15 ppm (mg/kg) de enxofre ou menos.
Observação 4 O Fluido de Escape Diesel (DEF, Diesel Exhaust Fluid) utilizado nos sistemas de Redução Catalítica Seletiva (SCR, Selective Catalytic Reduction) da Cat deve atender aos requisitos descritos no padrão da Organização Internacional para Padronização (ISO, International Organization for Standardization) 22241.

Tipo de Bomba Tipo com pistão com engrenagens do volante do motor
Potência da Bomba – Direção 363 l/min
Bomba do Ventilador 80 l/min
Fluxo do Cilindro de Inclinação – Fluxo na Extremidade da Haste 200 l/min
Fluxo do Cilindro de Inclinação – Fluxo na Extremidade da Cabeça 200 l/min
Ajuste da Válvula de Alívio do Cilindro de Levantamento 26200 kPa
Ajuste da Válvula de Alívio do Cilindro de Inclinação 19300 kPa
Ríper – Levantamento – Ajuste da Válvula de Alívio 26200 kPa
Ríper – Tombamento – Ajuste da Válvula de Alívio 26200 kPa
Sistema de Direção – Pressão 40500 kPa
Capacidade do Tanque 89 l
Observação (1) Potência da bomba da direção medida a 1.750 rpm do motor e 30.000 kPa (4.350 lb/pol²).
Observação (2) Potência da bomba do implemento medida a 1.750 rpm do motor e 20.000 kPa (2.900 lb/pol²).
Observação (3) Potência da bomba do ventilador medida a 1.750 rpm do motor e 17.000 kPa (2.470 lb/pol²).

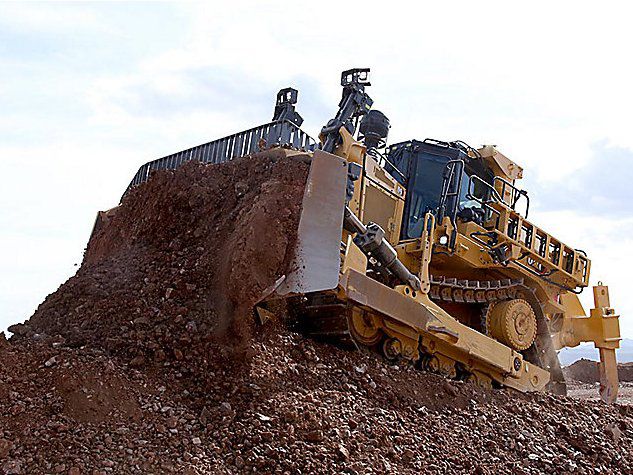

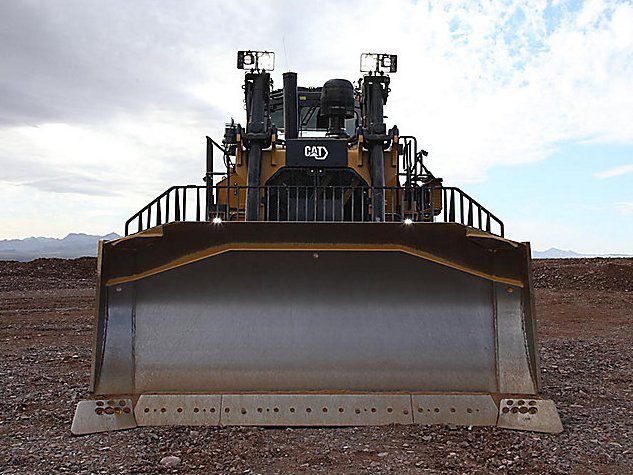

Capacidade das Lâminas (SAE J1265) 13.6 m³
Largura da Lâmina (sobre os cantos da lâmina) 4350 mm
Altura da Lâmina 1934 mm
Profundidade Máxima de Escavação 606 mm
Vão Livre sobre o Solo com Levantamento Total 1422 mm
Inclinação Máxima 940 mm
Peso da Lâmina 4802 kg
Peso Operacional Total* (com lâmina e ríper com porta-pontas simples) 49988 kg
Observação * Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Capacidade das Lâminas (SAE J1265) 16.6 m³
Largura da Lâmina (sobre os cantos da lâmina) 4680 mm
Altura da Lâmina 1934 mm
Profundidade Máxima de Escavação 606 mm
Vão Livre sobre o Solo com Levantamento Total 1422 mm
Inclinação Máxima 1014 mm
Peso da Lâmina 5450 kg
Peso Operacional Total* (com lâmina e ríper com porta-pontas simples) 50513 kg
Observação *Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Tipo de Sapata Serviço Extremo
Largura – Sapata 610 mm
Sapatas/Lateral 43
Altura da Garra 84 mm
Passo 240 mm
Comprimento – Esteira sobre o Solo 3470 mm
Área de Contato com o Solo 4.23 m²
Roletes da Esteira/Lado 8
Número de Roletes Transportadores 1 por lado (opcional)
Bitola da Esteira 2250 mm
Vão Livre Sobre o Solo 459 mm

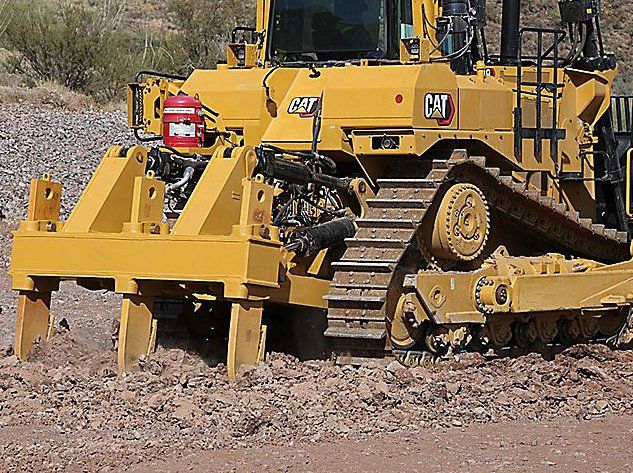

Força de penetração máxima* (porta-pontas vertical) 158 kN
Profundidade máxima de penetração (ponta padrão) 1231 mm
Força de Desagregação 332 kN
Folga Máxima Levantada – Abaixo da Ponta, Presa pelo Pino no Orifício Inferior 882 mm
Número de Encaixes 1
Peso 4854 kg
Peso Operacional Total* (com Lâmina SU e ríper observado) 49988 kg
Observação *Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Força de penetração máxima* (porta-pontas vertical) 172 kN
Profundidade máxima de penetração (ponta padrão) 1727 mm
Força de Desagregação 331 kN
Folga Máxima Levantada – Abaixo da Ponta, Presa pelo Pino no Orifício Inferior 817 mm
Número de Encaixes 1
Peso 4981 kg
Peso Operacional Total* (com Lâmina SU e ríper observado) 50115 kg
Observação *Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

1 Avanço 3.5 km/h
2 Avanço 6.3 km/h
3 Avanço 11 km/h
1 Marcha à Ré 4.4 km/h
Tipo Power Shift planetária
2 Marcha à Ré 7.8 km/h
3 Marcha à Ré 13.6 km/h

Vão Livre sobre o Solo* 459 mm
Bitola da Esteira 2250 mm
Largura – Sem Munhões – Sapata Padrão 2870 mm
Largura – Sobre os Munhões 3310 mm

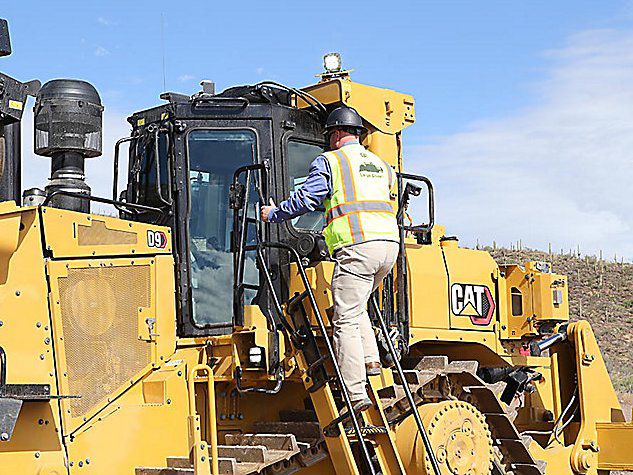

Altura – Cabine com FOPS* 3820 mm
Altura – Topo do Escape* 3876 mm
Altura – ROPS/Capota* 4000 mm
Altura da Barra de Tração (Centro da Forquilha)* 763 mm
Comprimento – Esteira sobre o Solo 3470 mm
Comprimento Total – Trator Básico 4910 mm
Comprimento – Trator Básico – Com Barra de Tração 5242 mm
Comprimento – Trator Básico – Com Guincho 5545 mm
Comprimento – com Lâmina SU** 6601 mm
Comprimento – Com Lâmina U 6967 mm
Comprimento – Com Ríper de Porta-pontas Simples 6529 mm
Comprimento – Com Ríper de Porta-pontas Múltiplo 6538 mm
Comprimento Total – Lâmina SU/Ríper SS 8219 mm
Observação (1) *Inclui a altura da garra para proporcionar todas as dimensões em superfícies rígidas.

ROPS A Estrutura Protetora Contra Acidentes de Capotagem (ROPS) atende aos seguintes critérios: ISO 3471:2008.
FOPS A Estrutura Protetora Contra Queda de Objetos (FOPS) atende aos seguintes critérios: ISO 3449:2005 LEVEL II
Ruído (1) O nível de pressão sonora dinâmica médio para o operador quando a norma ISO 6396:2008 é usada para medir o valor para uma cabine fechada é de 78 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. A cabine foi instalada e mantida de modo apropriado. As medições foram realizadas com as portas e os vidros da cabine fechados. OBSERVAÇÃO: A incerteza do nível de pressão sonora dinâmica para o operador é de ± 2 dB(A).
Ruído (2) Pode ser necessário usar proteção auditiva quando a máquina for operada por longos períodos com um compartimento do operador aberto, em um ambiente barulhento ou com uma cabine sem a manutenção apropriada.
Ruído O nível médio de potência sonora dinâmica do espectador quando a ISO 6395:2008 é usada para medir o valor de uma máquina é de 116 dB(A). A medida foi realizada com 70% da velocidade máxima do ventilador de arrefecimento do motor. O nível de ruído pode variar com velocidades diferentes do ventilador de arrefecimento do motor. OBSERVAÇÃO: A incerteza do nível de potência sonora dinâmica é de +/-2 dB(A).

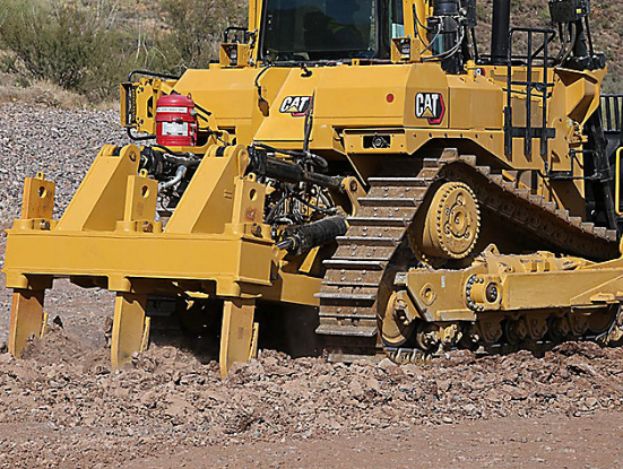

Força de Penetração Máxima – Porta-pontas Vertical 154 kN
Penetração Máxima – Ponta Padrão 798 mm
Folga Máxima Levantada – Abaixo da Ponta, Presa pelo Pino no Orifício Inferior 879 mm
Força de Desagregação – Ríper com Porta-pontas Múltiplo com Um Dente 361 kN
Número de Encaixes 3
Peso 5550 kg
Peso Operacional Total* – Com Lâmina SU e Ríper 50684 kg
Observação * Peso Operacional Total inclui: hidráulica de inclinação simples, líquido arrefecedor, lubrificantes, tanque de combustível cheio, ROPS, cabine FOPS, sapatas de ES de 610 mm (24 pol) e lâmina e tipo de ríper observados.

Modelo do Guincho PA 140VS
Peso* 1790 kg
Capacidade de Óleo 15 l
Largura do Tambor 320 mm
Diâmetro do Cabo de Aço – Recomendado 28 mm
Diâmetro do Cabo de Aço – Opcional 32 mm
Capacidade Máxima do Tambor – Comprimento do Cabo Recomendado 78 m
Capacidade Máxima do Tambor – Comprimento do Cabo Opcional 62 m
Tamanho da Virola do Cabo de Aço – Diâmetro Externo 60 mm
Tamanho da Virola do Cabo de Aço – Comprimento 70 mm
Observação *O peso mostrado é somente para o guincho básico. Não inclui arranjo de montagem, arranjo de controle, óleo ou cabo de aço. Com contrapeso: 3.700 kg (8.150 lb).
Observação (2) Sistema de dupla frenagem movido hidraulicamente com velocidade variável, guia de cabo com três roletes.

Ar-condicionado O sistema de ar-condicionado desta máquina contém o refrigerante com gás de efeito estufa fluorado R134a (Potencial de Aquecimento Global = 1.430). O sistema contém 2,1 kg de refrigerante, que tem o equivalente a 3,003 toneladas métricas de CO2.
